Mặt bích đĩa lỏng

Dựa trên các kết nối khác nhau giữa mặt bích và đường ống, mặt bích có thể được chia thành 5 loại chính, Mặt bích cổ ống hàn, mặt bích ren, Mặt bích hàn lỗ, Mặt bích đĩa lỏng vàMặt bích hàn trượt. Trong đó, mặt bích lỏng là sự kết hợp của hai loại mặt bích.

Quy trình công nghiệp
Rèn chết, gia công

Ứng dụng
Năng lượng điện, dầu, khí gas, hóa chất, đóng tầu, thiết bị nhiệt, sản xuất giấy, luyện kim

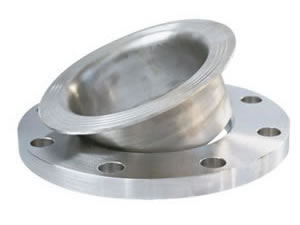

a. Mặt bích đĩa lỏng (hàn nối đầu)

Kích thước
Mặt bích đĩa lỏng: 3/8"~48"
DN10~DN1200

Áp lực
Seri của Mỹ: CLASS 150, CLASS 300, CLASS 400, CLASS 600, CLASS 900, CLASS 1500, CLASS 2500
Seri Châu âu: PN 2.5, PN 6, PN 10, PN 16, PN 25, PN 40

Dạng mặt của bích
Seri của Mỹ: mặt phẳng (FF), Mặt lồi (RF), Lưỡi (T), Máng (G), Âm (F), Dương (M), Vòng chung (RJ)
Seri Châu Âu: dạng A (mặt phẳng), dạng B (mặt lồi), dạng C (lưỡi), dạng (lưỡi), dạng E (Spigot), dạng F (Recess), dạng G (O-Ring Spigot), dạng H (O-Ring Groove)

Nguyên liệu
Thép carbon: ASTM/ASME A105, ASTM/ASME A516 Cấp độ 55-60-65-70
Thép hợp kim: ASTM/ASME A182 F1-F12-F11-F22-F5-F9-F91-F911-F92
Thép chống gỉ: ASTM/ASME A182 F304-F304H-F304L-F304N-F304LN F316-F316H-F316L-F316N-F316LN F321-F321H F347-F347H, ASTM/ASME A182 F51-F52-F53-F54-F55-F60-F61
Thép chịu lạnh: ASTM/ASME A522, ASTM/ASME A707 Cấp độ L1-L2-L3-L4-L5-L6-L7-L8
Thép chịu lực: ASTM/ASME A694 F42-F46-F48-F50-F52-F56-F60-F65-F70

Tiêu chuẩn
ASME B16.5-2013
EN 1092-1-2007, EN 1759-1-2004
ISO 7005-1-1992
GB/T 9112-2010, GB/T 9120-2010
HG/T 20592-2009, HG/T 20615-2009
SH/T 3406-2013
GOST- AFNOR- BS- DIN

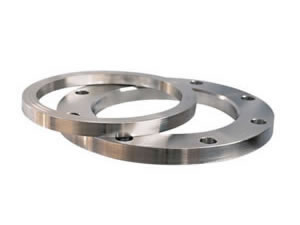

b. Mặt bích đĩa lỏng (hàn phẳng)

Kích thước
Mặt bích đĩa lỏng: 3/8"~24"
DN10~DN600

Áp lực
Serie của Mỹ: CLASS 150, CLASS 300, CLASS 400, CLASS 600, CLASS 900, CLASS 1500, CLASS 2500
Serie Châu âu: PN 2.5, PN 6, PN 10, PN 16, PN 25, PN 40

Dạng mặt của bích
Seri của Mỹ: mặt phẳng (FF), Mặt lồi (RF), Lưỡi (T), Máng (G), Âm (F), Dương (M), Vòng chung (RJ)
Seri Châu Âu: dạng A (mặt phẳng), dạng B (mặt lồi), dạng C (lưỡi), dạng (lưỡi), dạng E (Spigot), dạng F (Recess), dạng G (O-Ring Spigot), dạng H (O-Ring Groove)

Nguyên liệu
Thép carbon: ASTM/ASME A105, ASTM/ASME A516 Cấp độ 55-60-65-70
Thép hợp kim: ASTM/ASME A182 F1-F12-F11-F22-F5-F9-F91-F911-F92
Thép chống gỉ: ASTM/ASME A182 F304-F304H-F304L-F304N-F304LN F316-F316H-F316L-F316N-F316LN F321-F321H F347-F347H, ASTM/ASME A182 F51-F52-F53-F54-F55-F60-F61
Thép chịu lạnh: ASTM/ASME A522 ASTM/ASME A707 Cấp độ L1-L2-L3-L4-L5-L6-L7-L8
Thép chịu lực: ASTM/ASME A694 F42-F46-F48-F50-F52-F56-F60-F65-F70

Tiêu chuẩn
ASME B16.5-2013
EN 1092-1-2007, EN 1759-1-2004
ISO 7005-1-1992
GB/T 9112-2010, GB/T 9121-2010
HG/T 20592-2009, HG/T 20615-2009
SH/T 3406-2013
GOST- AFNOR- BS- DIN

Ahad là nhà sản xuất và nhà cung cấp Mặt bích đĩa lỏng hàng đầu tại Trung Quốc. Ngoài ra, chúng tôi còn cung cấp các loại linh kiện đường ống, khuỷu ống, ống nối chữ thập, mép bích hàn lỗ...Tất cả các sản phẩm đều phù hợp với tiêu chuẩn ISO 9000, Chỉ thị 97/23/EC dành cho thiết bị chịu áp suất (PED 97/23/EC), AD2000 Merkblatt W0, chứng nhận API. Nhờ chất lượng vượt trội và giá cả cạnh tranh, sản phẩm của công ty chúng tôi đã được bán ra tại nhiều quốc gia như Đức, Ý, Tây Ban Nha, Pháp, Nga, Mỹ, Brazil, Iran, Ấn Độ và nhiều nước khác nữa.
Nếu bạn cần những sản phẩm trên, xin vui lòng liên hệ trực tiếp với chúng tôi!
